Расчеты, приведенные в данной статье, соответствуют монтажу «правильного» забора выполненного в соответствии с действующими строительными нормами и правилами. При расчетах учитывалась нормативная глубина промерзания и ветровая нагрузка для Хабаровска.  В качестве грунта принят суглинок, как на большинстве правобережных дачных участков. Определение ветровой нагрузки взято для открытого участка в местности с малоэтажной застройкой.

Сами расчеты вынесены за рамки данной статьи.

Поскольку расчет ведется для достаточно сложных условий, забор выполненный по такой схеме гарантированно будет служить долго на любом участке.

В качестве  модельного забора примем забор из профлиста длиной в 20 метров и высотой 2 метра. Для столбов используется профильная труба квадратного сечения. На входе оборудуется калитка метровой ширины. Въезд автотранспорта предусматривается через распашные ворота шириной 4 метра со створками по 2 метра.

Итак, во что нам обойдется самостоятельное изготовление и монтаж такого забора? Самостоятельное изготовление, в нашем случае, подразумевает возможность проводить сварочные работы собственными силами.



На какую глубину закапывать столбы?

Любой забор начинается с установки столбов. От того, насколько правильно будет проведена эта операция, зависит, как в дальнейшем будет чувствовать себя весь забор. Неправильный выбор столбов и ошибки при их установке могут вылиться для дачника в уйму потраченных нервов и средств.

В суглинках, обычно насыщенных водой, при замерзании на столб может действовать выталкивающая сила величиной больше 2 тонн. Это намного больше веса самого забора. Если пятка столба будет выше глубины промерзания, эти силы рано или поздно выдавят столб, нарушив тем самым геометрию забора.

Поэтому, для предотвращения выдавливания, столбы нужно закапывать ниже глубины промерзания грунта. Для Хабаровска нормативная глубина промерзания под слоем снега (а он всегда присутствует на дачных участках) определена в 1,98 м. Следовательно, столбы нужно устанавливать на глубину не менее 2,3 метра. Ниже – еще лучше.

Для улучшения сопротивления выталкивающим силам, на нижнем конце столба желательно сделать анкер, например из обрезков той же профильной трубы длиной 200-250 мм, хорошо приварив их поперек столба.

Другим вариантом может быть заливка нижней части столба бетоном толщиной 200 мм. (не выше уровня промерзания).

Под установку столбов лучше делать бурки диаметром 250-300 мм. Так как эта работа достаточна трудоемкая, лучше доверить бурение отверстий под столбы специализированной технике.

Правильная и не правильная заделка столбов забора

Правильная и не правильная заделка столбов забора



Так же важное значение имеет способ закрепления установленных столбов. Ни в коем случае не рекомендуется применять рекомендуемую некоторыми «строителями» заливку столба бетоном до уровня земли. Этот способ значительно увеличивает площадь поверхности столба, а значит и выталкивающую силу, действующую на него. Увеличению выталкивания способствует так же и заливка бетоном верхней части столба.

Ошибкой является и обратная засыпка столба вынутым при бурении скважины глинистым грунтом. Значительно уменьшит силы пучения засыпка столба водопроницаемым инертным материалом, например, хорошо утрамбованным щебнем с песком. Столбы заделанные таким способом будут стоять ровно в течении длительного времени.



Какую трубу выбрать для столбов?

Если учитывать только выталкивающие силы, понятно, что чем меньше площадь столба находящаяся в земле выше уровня промерзания, тем лучше. С этой точки зрения, трубу для столбов нужно выбирать малых размеров, например, 40х40 мм.

Но, при строительстве любого забора, тем более сплошного, приходится учитывать и ветровую нагрузку. Для Хабаровска, расположенному в III ветровом районе, такая нагрузка может достигать 38 кг/м2. Для нашего забора общей площадью 40 м2 это равносильно давлению в 1,5 тонны, действующему поперек столбов, стремясь согнуть их или вывернуть из земли.

Для того, чтобы забор успешно противостоял ветровым нагрузкам, есть два варианта решения. Можно использовать столбы из более прочной трубы и установить их с шагом 3 метра. Либо использовать трубу меньшего сечения, но делать пролет 2 метра. Этот вариант потребует большего количества столбов и, соответственно, ям под них.

Схема установки столбов забора из трубы 60*60

Схема установки столбов забора из трубы 60*60

Расчеты показывают, что в нашем случае можно использовать для столбов профильную трубу 60х60х4 установив ее с шагом 2 метра, или выбрать трубу 80х80х4 и увеличить шаг столбов до 3 метров. Рекомендуется, по возможности, выбирать шаг кратный 2 или 3 м. В дальнейшем это обеспечит оптимальный раскрой прожилин имеющих длину 6 м.

Схема установки столбов забора из трубы 80*80

Схема установки столбов забора из трубы 80*80

Какой же вариант выгоднее? Сделаем небольшой расчет. На длине 20 метров нам необходимо будет установить 11 столбов 60х60 или 8 столбов 80х80. Длина каждого столбика должна быть 4,1-4,2 м , из них 2,3 в земле, 1,8-1,9 м снаружи.

Профильная труба 60х60 выпускается длиной 6 м. При ее раскрое образуется остаток меньше двух метров, который уже практически невозможно использовать для столбиков. Даже если пытаться сваривать остатки труб, сварной шов будет находиться в самой нагруженной зоне на уровне земли. Выполнить качественную сварку в полевых условиях не всегда представляется возможным, поэтому эти остатки считаем отходами (только для забора, дачник всегда найдет им применение в своем хозяйстве). Таким образом, для столбиков по первому варианту нам будет необходимо приобрести 11 труб 60х60х4 длиной 6 м.

Труба 80х80 имеет длину 12 метров. Она весьма удачно делится на 3 части по 4 метра. Недостающие 100 мм длины можно будет компенсировать, приварив крестообразный анкер из остатков трубы .

Анкер на заборный столб

Изготовление анкера из профильной трубы

Для 8 столбиков потребуется купить 3 трубы по 12 метров. Для удобства транспортировки их нужно разрезать на отрезки прямо на металлобазе.



Какой вариант столбиков выгоднее?

Материал, работа Ед. изм. Количество Стоимость ед. руб. Вариант 1, стоимость, руб. Вариант 2, стоимость, руб.
Бурки шт. 11/9 600 6600 4 800
Труба 80*80*4 мм.(12 м.) шт. 3 6 000 (с резкой) 18 000
Труба профильная 60*60*4 мм. (6 м.) шт. 11 2 150 23 650
Щебень м3 1,87/1,35 3000(2м3) 3 000 3 000
33 250 25 800



Со значительным преимуществом выигрывает вариант изготовления столбиков из профильной трубы 80х80х4 мм. Что интересно, это преимущество сохраняется, если даже в первом варианте сваривать столбы из оставшихся отрезков труб. И даже если вам посчастливится найти трубу 60х60 длиной 12 метров, выигрыша все равно не будет.

Итак, для забора будем использовать столбики нарезанные из профильной трубы 80*80*4 мм. устанавливая их с шагом 3 метра.

Прожилины для забора.

Для прожилин будем использовать трубу 40*20*2 закрепленную к столбам на электрическую сварку. Для пролета в 3 метра она имеет достаточную прочность и жесткость. Поскольку предполагается использовать профлист марки С8 с высотой волны 8 мм. и толщиной листа 0,45-0,5 мм., обладающий невысокой жесткостью, будем использовать 3 прожилины. Это исключит прогибание профлиста от ветровых нагрузок и случайных воздействий.

Прожилины по высоте крепятся на равном расстоянии друг от друга. Обычно верхняя лага приваривается ниже оголовка столба на 50 мм., нижняя – 250-300 мм. от уровня земли.

Монтаж прожилин для забора

Установка прожилин для забора из профлиста

Стоит заметить, что количество прожилин можно сократить до двух можно в случае применения профлиста с высотой волны от 15 мм. Но в Хабаровске такой лист найти не просто, более распространен лист С21 с высотой волны 21 мм. Но внешний вид такого забора, скажем так, на любителя.

Чтобы перекрыть 15 метров забора (без учета калитки и ворот) нам потребуется 15*3=45 метров профильной трубы 40х20х2 мм. Это 7,5 цельных труб длиной 6 метров.

Поскольку ворота и калитка будут выполняться из такого же профиля, общее необходимое количество трубы мы уточним чуть позже.

Изготовление ворот и калитки.

Каркас распашных ворот и калитки, как было отмечено выше, выполняется из трубы 40х20х2 мм. Так как они имеют консольное крепление к столбам, требуется дополнительное диагональное усиление.

На калитку и ворота уйдет в сумме 37,5 метра трубы. Всего вместе с прожилинами для забора необходимо будет закупить 14 труб 40х20х2 мм длиной 6 метров ((45+37,5)/6=13,75 шт.).

Створки ворот и калитка навешиваются на приварные петли. Для ворот используются петли диаметром 25/140 мм, для калитки достаточно диаметра 10-12 мм.

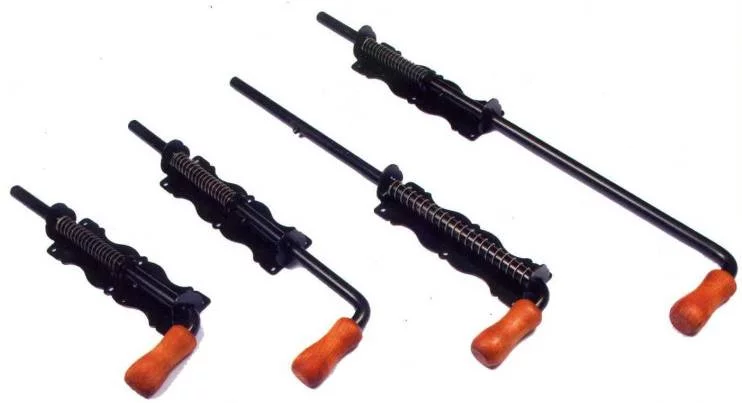

Вертикальные запоры для распашных ворот

Вертикальные запоры для распашных ворот

Для запирания ворот необходимо установить два вертикальных и горизонтальный запоры. При желании, горизонтальный запор снабжается проушинами для навесного замка. Калитка запирается на врезной ригельный замок с защелкой и ручками.

Монтаж профилированного листа.

В качестве заполнения забора используется крашеный профилированный лист С8-1150 размером 1190х2000 мм. с шириной рабочей поверхности 1150 мм. и глубиной волны 8 мм. Такой лист очень популярен и выпускается в широкой цветовой гамме. Для того, чтобы забор служил долго необходимо приобретать листы толщиной не менее 0,5 мм. Листы толщиной менее 0,45мм допустимо ставить только на временные сооружения.

Чтобы перекрыть площадь забора нам потребуется 18 листов.

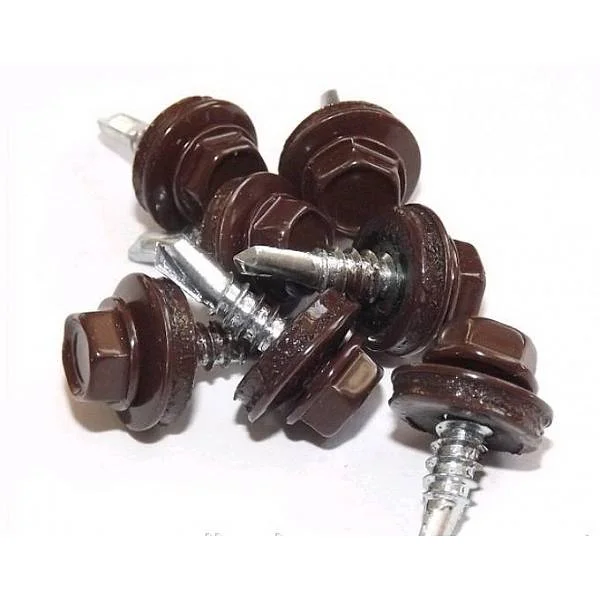

Профлист крепится к прожилинам при помощи специальных саморезов  размером 5,5х19 мм. Такой саморез выполнен из оцинкованной стали, имеет на конце  сверло и шестигранную головку, окрашенную в цвет прикручиваемого листа. Неотъемлемой частью такого самореза служит пресс-шайба защищающая место крепления от влаги.

Саморезы для монтажа профлиста

Саморезы 5.5х19 для монтажа профлиста

Не допускается крепить профлист на обычные черные саморезы.

Саморезы вкручиваются с шагом около 300 мм. Таким образом, на один профлист закрепляемый к трем прожилинам нужно 12 саморезов. Для крепления всех листов, включая ворота и калитку, потребуется порядка 230 саморезов.

Что еще понадобится для монтажа забора?

Перед тем как закрепить столбы, нижняя часть их должна быть обязательно обработана для предотвращения коррозии. Обычно для этого используют битумную мастику. В крайнем случае, можно применить грунтовку по металлу, обработав столб за 2-3 раза.

После установки столбов, приварки прожилин и установки ворот и калитки, все металлические части забора грунтуют атмосферостойкой грунтовкой или краской, предварительно очистив поверхность от ржавчины. К этой работе нужно подойти со всей тщательностью. В ином случае можно получить ржавые подтеки на внутренней светлой стороне профлиста. Для окраски всего забора вполне будет достаточно 2,7-килограммовой банки грунта/краски.

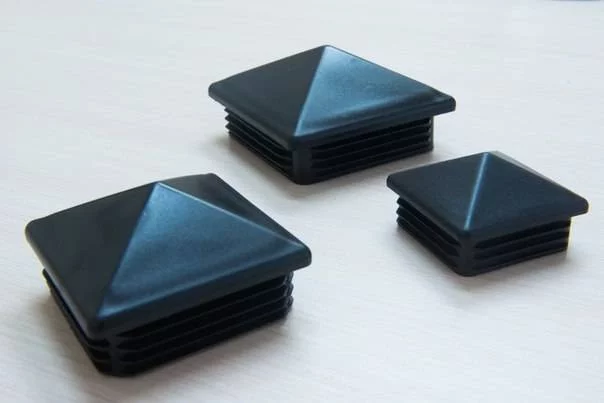

Верхние концы столбов должны быть закрыты крышками во избежание попадания воды внутрь. Скопившаяся за лето и осень вода, замерзая, может запросто разорвать столб. Можно приварить сверху трубы пластины из металла, но сейчас промышленно выпускаются пластиковые и металлические заглушки для всех типоразмеров профильных труб.

Заглушка для заборного столба

Заглушка для заборного столба

Для того чтобы закрыть оголовки всех наших столбов потребуется 8 пластмассовых заглушек 80х80 мм.

Что в итоге?

Суммируем все затраты на устройство забора:

№№ Материалы, работы Кол. Стоимость ед., руб. Стоимость, руб. Примечание
1. Бурение ям под столбы, шт. 8 600 4 800
2. Труба профильная 80*80*4 мм., шт 3 6 000 18 000 Длина 12 м.+ 2 реза
3. Труба профильная 40*20*2мм., шт. 14 610 8 540 Длина 6 м.
4. Профлист С8-1550-0,5 толщиной 0,5 мм 18 762 13 716 Окрашеный. Размер листа 1190*2000 мм.
5. Саморезы 5,5*19, шт. 230 3 690
6. Краска/грунт 2,7 кг., шт. 1 430 430
7. Петли для ворот Ø25/140, шт. 4 115 460
8. Петли для калитки Ø12/90, шт. 2 25 50
9. Запор для ворот вертикальный 500 мм., шт. 2 303 606
10. Запор для ворот горизонтальный, шт. 1 300 300
11. Замок внутренний ригельный с защелкой и ручками, шт. 1 360 360 Для калитки
12. Заглушки пластмассовые для столбов, шт. 8 60 480
13. Щебень 10-20 для засыпки столбов, м3 1,35 3 000 Самосвал 2 м3
14. Транспортные расходы 2 000
ИТОГО: 53 432 руб. 2 672 руб./м.п.



Вывод

Стоимость самостоятельного изготовления забора из профлиста длиной 20 метров в соответствии со всеми строительными нормами и правилами для Хабаровска составляет порядка 53 500 рублей или 2 670 руб. за погонный метр.

На чем можно садоводу сэкономить при изготовлении забора?  Можно,  если например, сделать его пониже, высотой не 2 метра, а 1,8. Самостоятельно с помощью ручного бура сделать ямы под столбы.

Конечно, используя столбы из трубы 60*60*2, установив две вместо трех прожилин из трубы толщиной 1,5 мм., взяв профлист толщиной 0,4 мм. и уменьшив глубину бурения можно прилично сэкономить на материалах. Возможно даже, при каких-то условиях и какое-то время, такой забор может чувствовать себя нормально. Но это «русская рулетка». Наводнения 2013 года тоже никто не ожидал.

Очень не советую экономить на глубине закладки столбов, если их начнет выдавливать – проще будет сделать новый забор. Нужно ли это вам – решайте сами.
